メンテナンス機器
ポータブル振動計（ハイエンド）
VIBXPERT II（ビブエキスパート2）
診断・解析・作業が可能な項目の種類
簡易診断
| 振動速度 | 振動加速度 | 振動変位 | ショックパルス | 回転数測定 |
|---|---|---|---|---|
 |
 |
 |
 |
 |
| 芯出し不良やアンバランスなど | 軸受けや歯車の損傷 | 低速機械の振動 | 転がり軸受けの潤滑と損傷 | 軸の回転数 |
| 温度測定 | キャビテーション | AC信号 | DC信号 | 位相 |
|---|---|---|---|---|
 |
 |
 |
 |
 |
| 表面温度 | ポンプやバルブのキャビテーション | 温度・圧力・騒音センサーなどからの信号入力 | 温度・圧力・騒音センサーなどからの信号入力 | 振動の位相 ・1/2/クロスチャンネル |
※：VIB 5.314-2（アドバンスト）の例です。パッケージの種類によっては上記項目の一部はオプションになります。
精密診断
| 時間波形 | スペクトラム | エンベロープ | ケプストラム |
|---|---|---|---|
 |
 |
 |
 |
| 振動の生波形 | 振動の周波数分析 | 転がり軸受けと歯車の異常部位特定 | 周波数スペクトラムの周期性 |
※：VIB 5.314-2（アドバンスト）の例です。パッケージの種類によっては上記項目の一部はオプションになります。
解析
| 衝撃テスト | モード解析 | オービット | シャフトの静止位置 | ランアップコーストダウン |
|---|---|---|---|---|
 |
 |
 |
 |
 |
| 共振周波数を特定 | 構造物の動的挙動を測定 | 滑り軸受け内の軸軌道 | 滑り軸受け内のシャフトの静止位置 | スタートアップ時や停止時の振動変化 |
| トレンドスペクトル | 次数スペクトル | レコーディング |
|---|---|---|
 |
 |
 |
| 特定の周波数のオーバーオール値をモニタリング | 回転周波数基準のスペクトル | 長時間データを連続記録・保存 |
※：VIB 5.314-2（アドバンスト）の例です。パッケージの種類によっては上記項目の一部はオプションになります。
作業
| バランス修正 |
|---|
 |
| アンバランスの修正 |
※：緑色で示した項目はオプションです。
基本データ
| 振動速度 | 接続センサーによる |
|---|---|
| ショックパルス | -10 ～ 80dBsv |
| 回転数測定 | 10 ～ 200,000rpm |
| 温度測定 | -50 ～ 1,000℃ (Type K) |
| 振動変位 | 接続センサーによる |
| 振動加速度 | 接続センサーによる |
| AC/DC 電流信号 | ±30mA Max. |
| AC/DC 電圧信号 | ±30V Max. |
| キャビテーション | -10 ～ 80dBc |
| FFTスペクトル | 0.5Hz ～ 51.2kHz |
詳細データ
振動計本体
| 入力 | 4チャンネル： アナログ入力 × 2 温度 × 1 デジタル入力 × 1 |
|---|---|
| 出力 | 2チャンネル (TTL出力信号出力) |
| チャンネル数 | 1チャンネルまたは最大 2 チャンネル |
| 画面の大きさ | 115 × 78mm TFT LCD VGA（480 × 640pixel） |
| データ メモリー容量 データ収集能力 |
2.7GB |
| 電源 | 充電式電池パック（Lilon 7.2V/4.8Ah - 34wh) |
| 連続使用時間 | 8時間 |
| インターフェース | RS232C(115k Baud) USB(10M/100M bit) |
| 保護構造 | IP65(耐じん形、水の噴流に対し侵入なし) |
| 使用温度範囲 | －10 ～ 60℃ |
| 寸法 | 186 × 162 × 52mm |
| 質量 | 約1.2kg(電池含む) |
※：Ni-MHバッテリーはリサイクル対象品です。バッテリーは破棄せず、回収箱を設置している電気店あるいはTLVまで返却ください。
海外でも評価が高く、欧米で6つの賞を受賞
大型カラー液晶モニターとGUI(グラフィカルユーザインターフェース)で直感的なオペレーションが可能

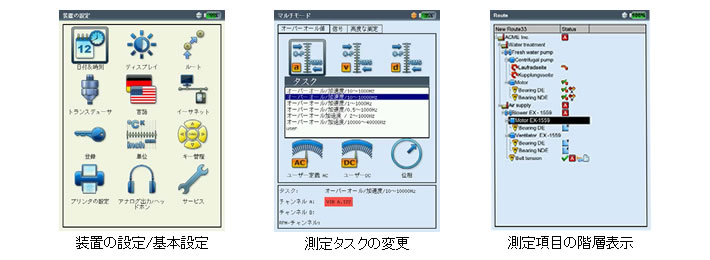

簡単かつ直観的な操作
GUI(グラフィカルユーザインターフェース)により、目的に応じて適切な測定項目を簡単に選定できます。またルート機能により、測定場所を画面の図で確認しながら間違いのない測定が可能です。

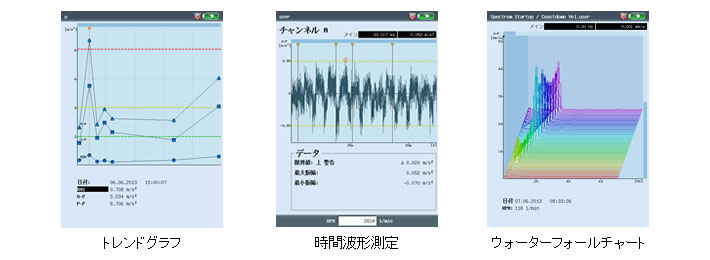

詳細な解析及び見やすい表示
カラフルで見やすい画面表示で、測定・解析の結果をサマリーから詳細まで自在に確認できます。また現場でグラフ表示や振動評価が可能です。
