メカニカルポンプの概略選定ステップ
メカニカルポンプの選定においては、用途や様々な仕様・条件が影響してきます。以下に示す選定のステップは概略です。実際の選定においては、各種仕様・条件に合わせてアドバイスさせていただきますので、最適型式の選定やシステム設計について、詳細はお問い合わせください。
ステップ1
ステップ2
＜ステップ 1＞ 型式の概略選定
- 使用圧力、揚程、温度、回収ドレン量などから、それぞれの型式の製品仕様書（PDF）に進み、仕様情報、各種能力表で使用可能か否か確認ください。
| (1) 回収元圧力 (使用圧力)MPaG |
(2) 揚程m(MPaG) |
(3) 最高使用 温度 |
(4) 最大回収 ドレン量 t/h |
||
|---|---|---|---|---|---|
| 大気圧 以下 ～1.4 システムにより異なる |
～約135(～1.35) | 220 | 約 4 | GP14M | GPシリーズの最適型式選定、システム設計は、当社がアドバイスさせていただきます。詳細はお問い合わせください。 |
| 約 2.4 | GP14L | ||||
| 大気圧 以下 ～1.05 システムにより異なる |
～約100(～1.0) | 185 | 約 9 | GP10 | |
| 約 1.5 | GP10L | ||||
| 大気圧 以下 ～0.5 システムにより異なる |
～約45(～0.45) | 約 0.26 | GP5C | ||
| - | - | - | 約 3.4 | GP14M-1BJ システム パッケージ |
|
| 約 2.2 | GP14L-1AJ システム パッケージ |
||||
| 約 9 | GP10-1CJ システム パッケージ |
||||
| 約 18 | GP10-2FJ システム パッケージ |
||||
| 約 1.5 | GP10L-1AJ システム パッケージ |
＜ステップ 2＞ 現場の仕様・条件をTLVへ連絡
- 最適な型式を選定し正しくお使いいただくために、仕様確認書のご記入をお願いしています（記入用紙はご用命ください）。現場の仕様・条件を提示いただいた後、また必要時には現場確認を実施した後、最適型式の決定、システム設計など、アドバイスさせていただきます。

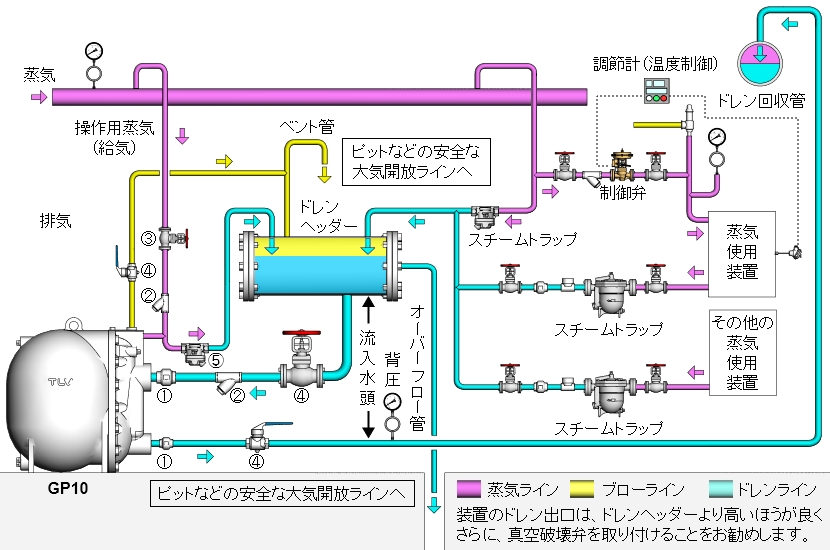

GP10による標準配管例
※ここに示す配管図はシステムの概要を示すためのものであり、工事施工目的の図ではありません。
| (1) | 逆止弁 PowerTrapには、出入口逆止弁が付属しています。 |
(3) | 仕切弁またはニードル弁 |
| (4) | 仕切弁またはボールバルブ | ||
| (2) | ストレーナー40メッシュ以上 | (5) | スチームトラップ |
|
|||
