TLVの逆止弁の仕様書には「最低開弁圧力差」という項目があり、0.002MPaや0.001MPaなどの値が記載されています。最低開弁圧力差は「逆止弁開弁に必要な圧力差（逆止弁前後の順流れ方向の圧力差）の最小値」を表します。

順流れ方向の圧力差がこの値以下では逆止弁は閉弁状態にあり、この値になると弁は開き始め、この値を下回ると弁は閉まります。

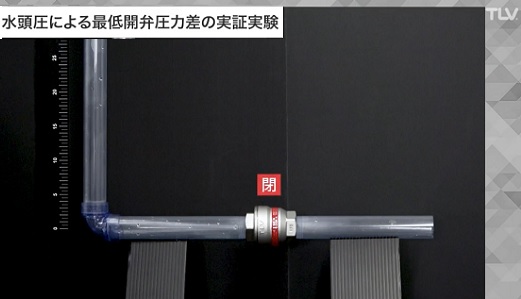

つまり、弁が開き始める＝流体が逆止弁の下流側へ流れ始めるということですが、文字ではなかなかイメージしにくいため一目で分かる実験動画を制作しました。
この動画を見ると、

・開弁（開き始め）のときに何が起きているのか
・最低開弁圧力差に到達するまではどのような状態なのか
・最低開弁圧力差以上から未満になると何が起きるのか

といった現象を透明な配管の外から見ることができ、圧力の大小を配管内の水位の高低で確認することが可能です。
　　

【実験動画】逆止弁の最低開弁圧力差を見る ＞

◆　合せて見たい！【実験動画】逆止弁の取り付け方向とシール性の検証

逆止弁の取り付け方向に関して、水平配管設置ができないというものはまずありませんが、垂直配管に設置する場合、タイプによっては上から下の流れに使用できないものもあります。構造上、重力で開弁してしまうスイング式逆止弁などのタイプがそれに該当します。

TLV　CKシリーズなどのスプリングディスク式逆止弁は、閉弁方向力を加えるバネが入っているため重力で開弁することがなく、垂直配管に上から下の流れ方向で設置して使用することが可能です。

実験動画では、TLVの逆止弁が水平配管設置と垂直配管設置で、シール性能に差がないことを確認しました。


逆止弁に関するご質問・ご相談は、こちらからお問い合わせください。
