空調機（エアハンドリングユニット＝AHU）の蒸気ヒーターには、細管とフィンを組み合わせたエロフィンチューブやプレートフィンチューブが使用され、それらを複数並べて組み合わせたヒーターユニットは蒸気コイルなどと呼ばれます。

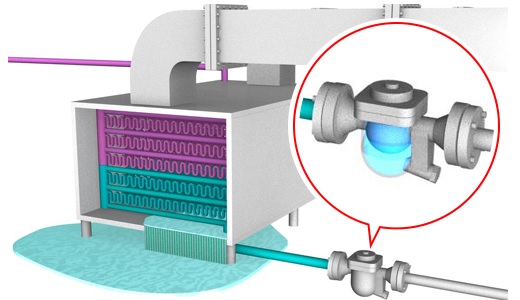

空調機のトラブルとしてよくあるのが、この蒸気コイルの穴あきです。細管にあいた穴から蒸気漏れや水漏れが発生しますが、空調機自体の運転は順調でも発生する場合があるため、普段は気付きにくく定期点検や運転再開時に発見されることも多いようです。

蒸気コイル穴あきの原因は多岐にわたり、複数の要因が複雑に関連していることが多いのですが、共通する要因として挙げられるのが蒸気コイル内に滞留する「蒸気凝縮ドレン」の存在です。トラブルを防ぐための対策は、以下のような方法で蒸気コイル内に蒸気凝縮ドレンを残さないことです。


◆　蒸気コイルの穴あき対策

・蒸気コイルとスチームトラップ間に十分な落差を確保

レイアウトの変更が可能な場合は、水頭圧＝重力でドレンを蒸気コイル内から排出できるように落差を確保します。


・装置ごとにドレン回収機器（ポンプ機能内蔵トラップ）を設置

レイアウト変更ができない場合は、既設のスチームトラップの替わりに電気が不要な空調用ポンプ機能内蔵スチームトラップ　GT5Cを装置ごとに設置することで、蒸気コイル内のドレンを確実に排出します。


・真空ポンプを1台設置

複数の装置をまとめて1台で対応したい場合は、真空用ドレン回収ポンプ　CP-Vを設置します。
