2～3年、早ければ設置後1年で蒸気コイルに穴あきが発生する

蒸気コイルの穴あきは空調の制御や性能に直ちに影響をおよぼすトラブルではありませんが、穴からの水漏れや蒸気の吹き出しなどが装置や設備を傷める原因となるため放置できません。
エアハンドリングユニットの蒸気コイルのなかでも、再熱コイルは設定温度が低いこともあり、運用が難しく、また、ストール状態で運転されていることが通常で、空調機の運転が順調であったとしても穴あきトラブルが発生する場合がありますので厄介です。
特定の空調機で発生するトラブルとは言え、穴があいた細管を封止する応急処置も数回続けばヒーターユニットごとの交換が必要となり、大きな負担となっていました。

インターネットで見つけたコイル穴あきの原因

インターネットで検索しているとTLV のサイトがヒットし、エアハンドリングユニットのトラブルと「ストール現象」との関係についての内容に興味を持ち、担当者に連絡をとられたのがきっかけです。
※もっと知りたい蒸気のお話　ストール現象 前編（発生原因と問題）

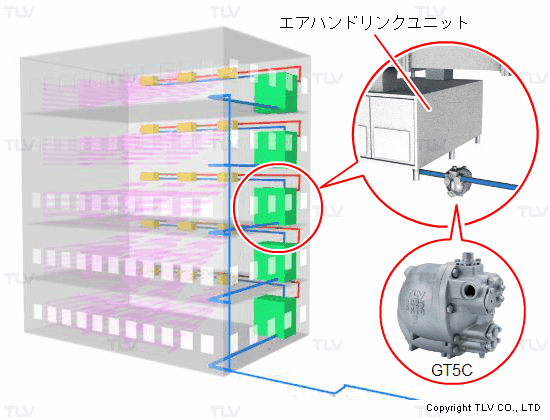

蒸気コイル内のドレン排除を目的として空調用ポンプ機能内蔵スチームトラップを採用

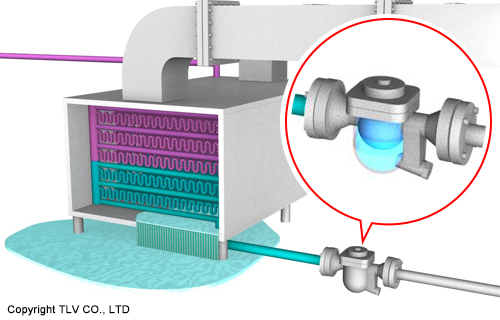

蒸気ヒーターの穴あきトラブル発生要因は多岐にわたり、複数の要因が複雑に関連していることが多いのですが、共通する要因として挙げられるのが蒸気コイル内に滞留する蒸気凝縮ドレンの存在です。
そこで、対策の一つのアプローチとして蒸気コイル内に蒸気凝縮ドレンを残さないようにすることが挙げられます。

蒸気ヒーターとスチームトラップ間に十分な落差を確保することができれば、水頭圧＝重力でドレンを蒸気ヒーター内から排出することが可能となり、新たに機器を導入しなくても穴あきトラブル対策ができますが、高さ方向の距離を稼ぐためのレイアウト変更は、地面を掘り下げる以外に方法がないというケースが多く、かなりハードルが高いと言わざるを得ません（注：もちろん、背圧が大きいとドレンが抜けないので、その点の検討も必要です）。

そこで、そのような大掛かりな工事をしなくても対策をとることができる方法として空調用ポンプ機能内蔵スチームトラップ （パワートラップ）を採用しました。

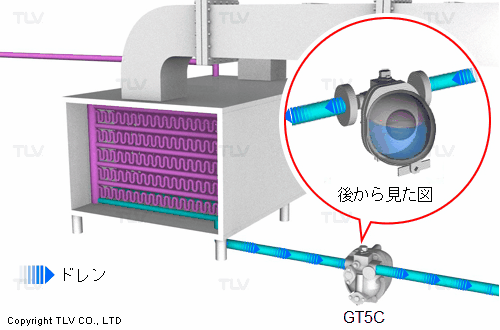

空調用ポンプ機能内蔵スチームトラップは、この用途を想定して設計された機種で、必要な流入水頭が極めて小さいことが特徴ですそのため、既設のスチームトラップと置き換えて同じ位置に設置することができました。
